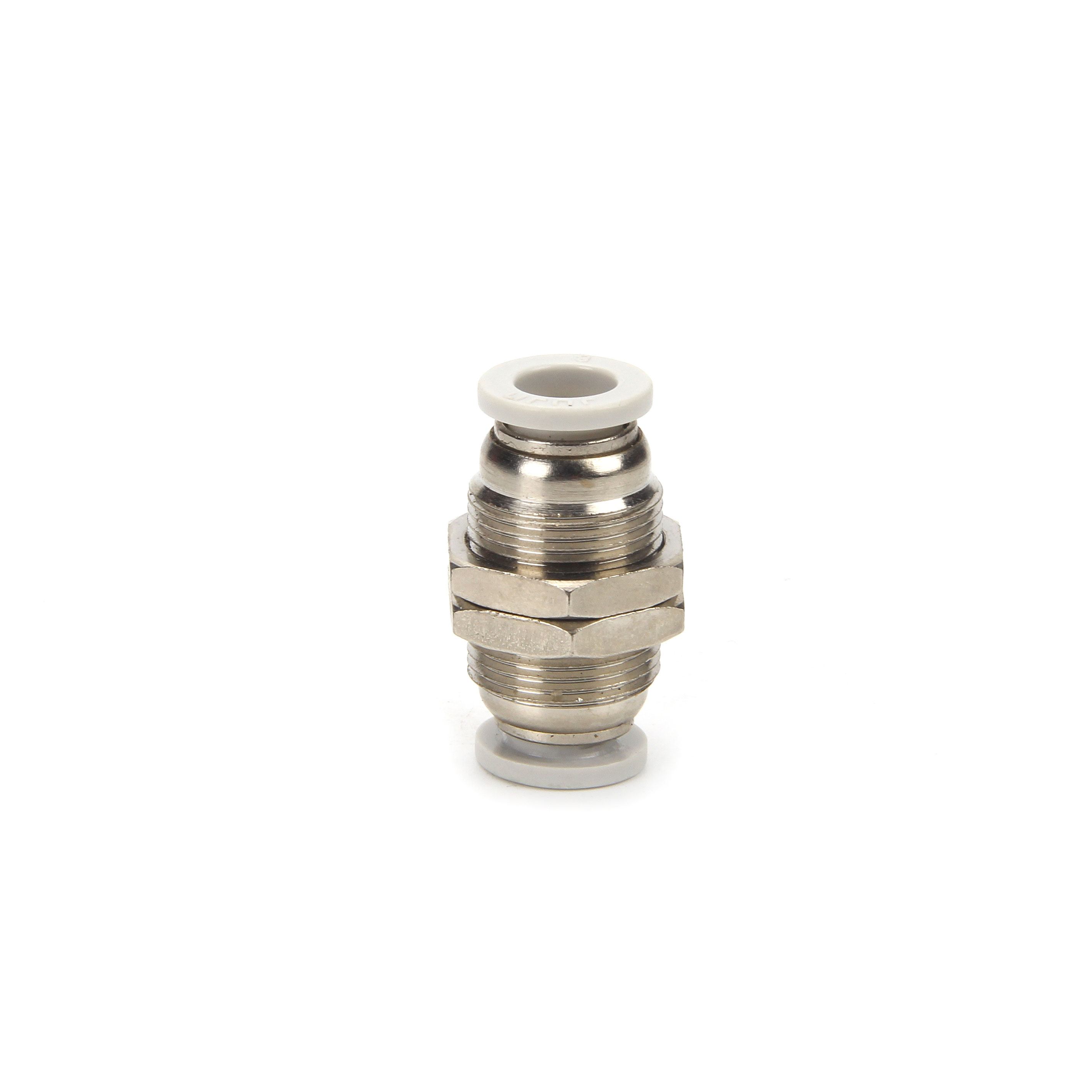

PM系列快插隔板直通接頭
PM系列快插隔板直通氣動銅金屬接頭PM-4/6/8/10/12/14/16
訂購代號
技術(shù)參數(shù)
PM-4
PM-6
PM-8
PM-10
PM-12
PM-14
PM-16
流體介質(zhì)
Air
最大壓力
1.32Mpa(13.5kgf/cm2)
壓力范圍
0~0.9Mpa(0~9.2kgf/cm2)
-99.99~0Mpa(-750~0mmHg)
溫度
0℃~60℃
適用氣管
氣管外徑
4mm,6mm ,8mm,10mm,12mm

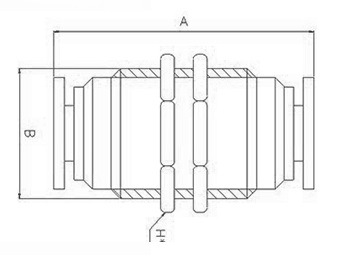

尺寸圖
型號
正常壓力
低壓
PU氣管/尼龍管
A
B
H*2
PM-4
29
M12×1
14
PM-6
33
M14×1
17
PM-8
34
M16×1
19
PM-10
37
M20×1
24
PM-12
40
M22×1
27
公制尺寸
