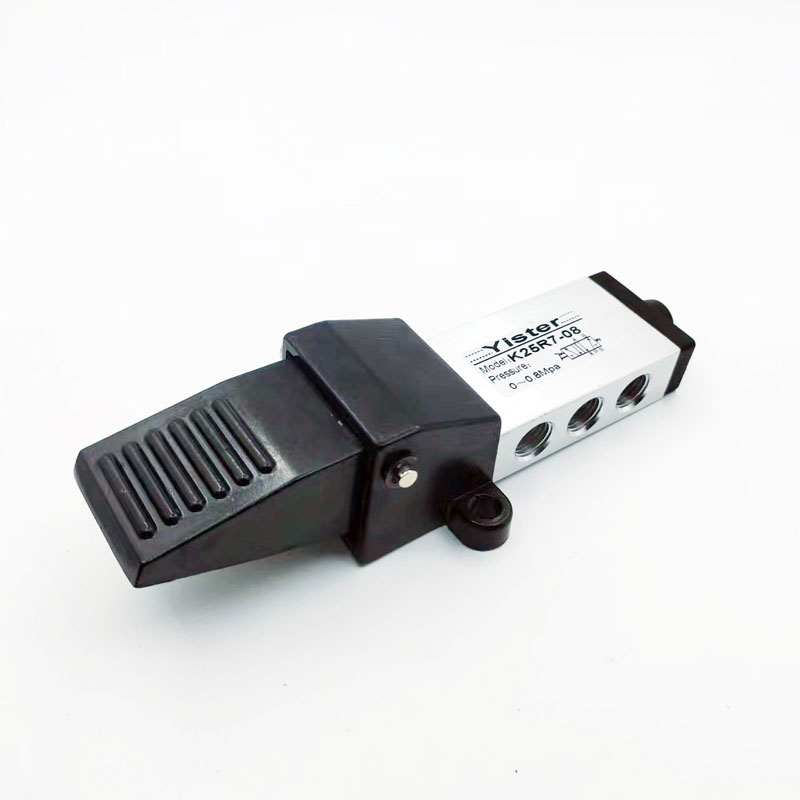

K23R7 K25R7 腳踏閥
K23R7-L6 K25R7-L8系列二位三通五通直動式氣缸控制氣動腳踏換向閥

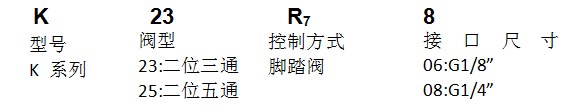

訂購代號

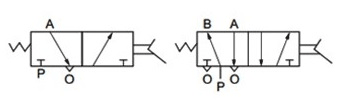

符號
技術參數
K23R7-L6
K25R7-L6
K23R7-L8
K25R7-L8
介質
接口尺寸
06:G1/8”
08:G1/4”
閥型
二位三通閥
壓力范圍
0.05~0.8Mpa
環境溫度
-5~50℃
有效截面積
10mm2
泄漏量
≤50cm2/min

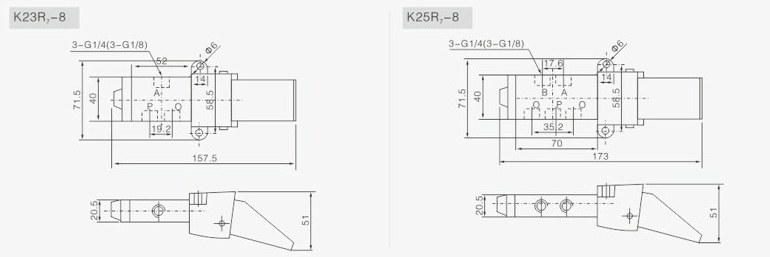

尺寸圖
型號
空氣
二位五通閥
產品特點
K23L7 K25L7 氣動腳踏閥采用手動控制的換向閥,閥的功能細分為二位三通和兩位五通,具有體積小巧,外形美觀,并具有面板式安裝.
接口口徑:G1/8" G1/4"
使用壓力:0-0.8MPa
適用溫度:-5-60℃
安裝與使用
使用前注意檢查元件，在運輸過程中是否損壞，然后安裝使用
安裝時請注意氣體流動方向及接管是否正確
請注意防塵，建議排氣孔安裝消聲器或消聲節流閥。
連接管路時，注意止瀉帶纏繞不可超過牙端面，并注意消除管接頭，管子內的金屬顆粒，粉塵及油污
